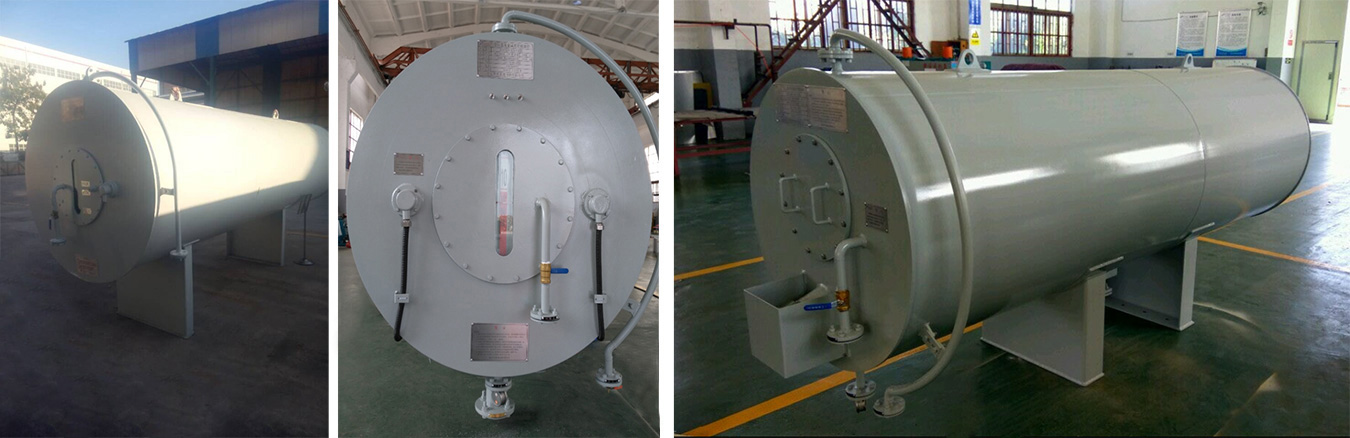

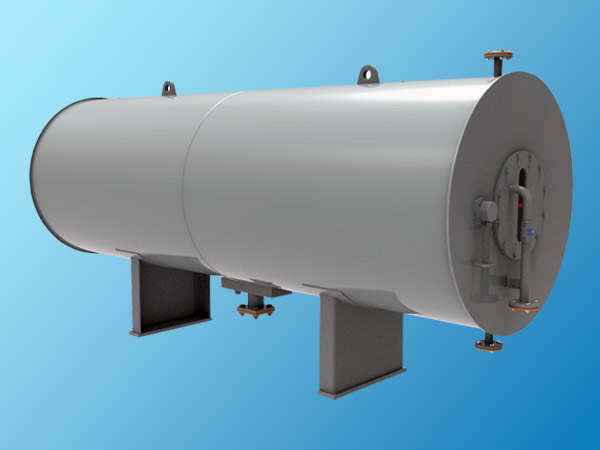

外油卧式金属波纹储油柜

一、结构和性能

YZ-BPW型金属波纹（外油）密封式储油柜（简称外油式储油柜）适用于各种油浸式电力变压器及其它油浸式电力设备。本产品采用超柔性不锈钢波纹芯体作为补偿内胆,整体进行无凝露设计，充分满足对变压器绝缘油的容积补偿。其具有密封性能好、补偿量大、灵敏度高、免维护、动作平稳可靠等优点,同时带有高低油位报警功能和4~20mA油位远传功能。是隔膜式储油柜、胶囊式储油柜的理想更新替代产品。

1、结构特点

1.1结构

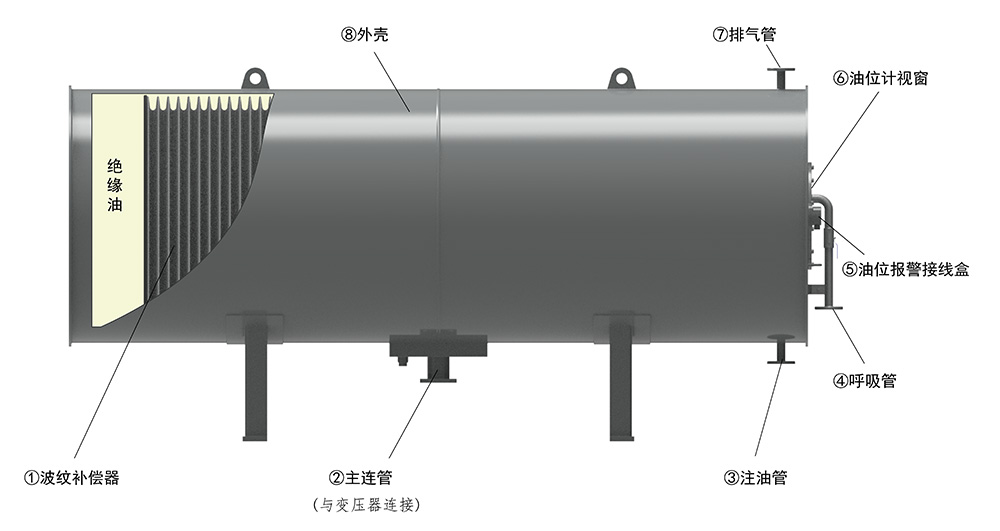

HFJN-BPW型金属波纹（外油）密封式储油柜由柜体、柜脚、波纹芯体、变压器接口、注放油口、呼吸口、排气口、油位计、集污盒、报警装置等组成。

1.2 特点

▲储油柜自身具有极限油位预警功能

在储油柜一侧装有油位视窗，当变压器内部油温发生变化时，油位指示能随时反映出变压器的油位变化；储油柜装有高低极限油位报警装置，当油位到达高或低时,报警装置会发出报警信号，提醒值守人员及时处理。

▲ 储油柜补偿量大

可按用户的需求特殊设计储油柜，满足不同的补偿量要求，补偿量可以达到10000kg。

1.3主要性能参数

波纹芯体耐压能力：-0.1Mpa~+0.1Mpa

波纹芯体的弹性反力：≤6kPa

波纹芯体设计寿命：30年

二、工作原理

外油式金属波纹式储油柜采用不锈钢波纹芯体作为补偿器件，变压器油充满储油柜柜体与波纹芯体之间，当变压器油随温度变化产生体积变化时，储油柜通过波纹芯体的伸长或缩短实现容积的相应补偿。

三、产品到货验收

▲  检查产品运输过程中是否处于充气状态。

合格标准：1.油位指示显示运输位；

2.打开排气口，有强烈的气流喷出。

▲ 外观检查，不得有严重磕碰或明显变形。

▲ 产品及附件清点（详见发货清单）。

▲ 文件检查，应有以下文件：产品说明书、检验报告、合格证、发货清单及合同要求的其它资料。

四、储油柜的存放

▲ 存放环境不应有腐蚀性气体；

▲  存放场地可靠，避免视窗玻璃等易损部位损伤；

▲ 保持注排油口，排气口，放油塞等密封。

五、储油柜的安装和注油

1、工具准备

准备安装所需工具设备，工具如扳手、螺丝刀等，设备如起重机、滤油机、空压机等。

2、安装

2.1、将储油柜吊装就位，固定柜脚支架。

2.2、连接与变压器相通的管路及相应的蝶阀、逆止阀等。

2.3、将排气管、注放油管、呼吸管引至便于操作的位置。

2.4、连接高低油位报警接线和4~20mA远传接线。

2.5、将波纹伸展一次，同时检测高低油位报警信号是否正常。

方法：打开排气口和呼吸口，从排气口充气，油位指示逐渐升高，当油位指示接近10时，有持续的高油位报警信号输出（低油位报警信号始终断开），停止充气。排气口保持开启状态，从呼吸口充气，油位指示逐渐降低（此时高油位报警信号断开），当油位指示接近0时，有持续的低油位报警信号输出。停止充气。

3、注油

注油的程序如下：

定油位→注油→排气→调整油位。

3.1、定油位

打开呼吸口和排气口，关闭注放油口和变压器连接口，观察芯体自由状态下的位置，如果芯体指示刻度偏高，则从呼吸口向芯体内充气；如果芯体指示刻度偏低，则从排气口向筒体内充气。

在芯体指示刻度与油位曲线牌指示一致后，停止充气，同时关闭呼吸口并保持关闭至注油完成。

3.2、注油

保持呼吸口关闭，排气口打开，从变压器本体或注放油口向储油

柜内注油。

3.3、排气

注油时筒体内的空气从排气口排出，当空气排净，排气口稳定出油时，停止注油。为确保油中空气充分析出，注油后需静置1个小时，待油气分离后，再次注油，排气口再次稳定出油后，停止注油。

3.4、调整油位

注油完成后观察油位指示，对比油位曲线牌，检查油温与油位是否对应。如果油位偏高，打开排气口同时从呼吸口内对储油柜充气，到达对应位置后关闭排气口，同时停止充气；如果位置偏低，则适当注油至对应位置。

3.5、注油完成

油位调整完毕后，呼吸口安装吸湿器。储油柜运行状态为：

呼吸口打开，排气口和注放油口关闭。

六、注意事项

储油柜吊装落位时，注意防止碰撞筒体及油位视窗；

注油过程中，应确保排气口连续出油，储油柜内气体排净，以免形成假油位。排净气体后，排气口阀口及注油口阀门关闭，同时须用盲板可靠密封；

储油柜的工作状态应是：呼吸口阀门打开，排气口、注油口阀门关闭。

储油柜严禁与变压器同步抽真空注油，会造成芯体损伤。如果有真空注油需求，须与厂家进行联系。

七、重要提示

波纹储油柜到货须检查产品是否处于充压状态。

检查方法：

查看油位指示是否处于高状态。

查看排气口处压力表读数是否在0.04MPa~0.05MPa区域。

打开排气管法兰封板时应有强烈气流喷出。

▲没有充气运输的储油柜不能安装使用。

▲发现到货产品无气压，请与厂家联系。
