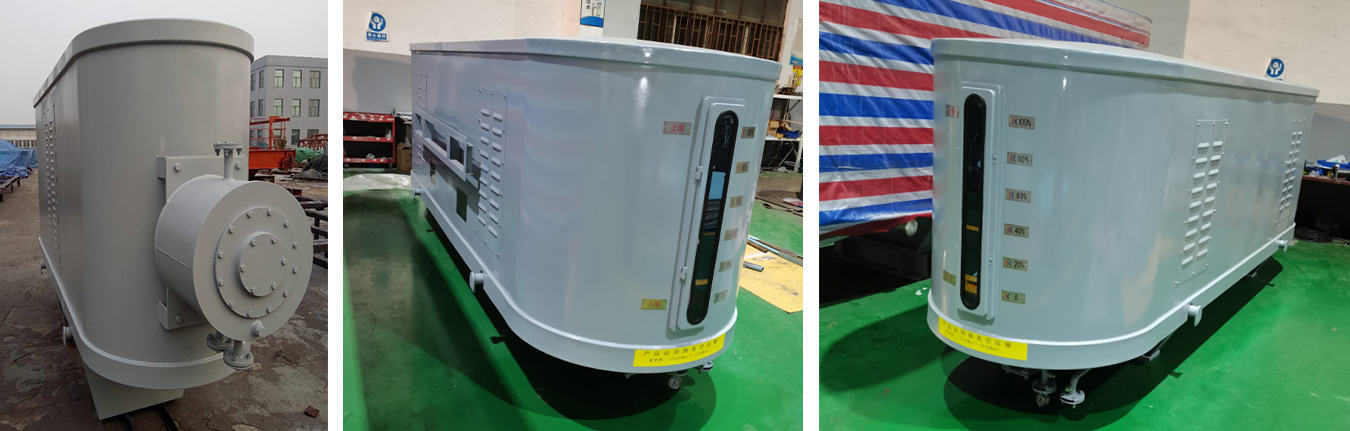

YZ-BPN型金属波纹(内油)密封式储油柜(简称内油式储油柜)适用于各种油浸式电力变压器及其它油浸式电力设备。其结构新颖,不锈钢波纹芯体采用内油式、全密封的方式,工作运行与变压器及其它油浸式电力设备同寿命,补偿量大、动作灵敏且补偿运动平稳,储油过程可靠,油位指示直观准确,不会产生假油位。当油温发生变化时,波纹芯体的伸缩补偿运动无重力之外的其他运动阻力。除此之外,储油柜还有高低油位报警功能和4~20mA油位远传功能,是隔膜式储油柜、胶囊式储油柜的理想更新替代产品。


一、结构和性能

YZ-BPN型金属波纹(内油)密封式储油柜(简称内油式储油柜)适用于各种油浸式电力变压器及其它油浸式电力设备。其结构新颖,不锈钢波纹芯体采用内油式、全密封的方式,工作运行与变压器及其它油浸式电力设备同寿命,补偿量大、动作灵敏且补偿运动平稳,储油过程可靠,油位指示直观准确,不会产生假油位。当油温发生变化时,波纹芯体的伸缩补偿运动无重力之外的其他运动阻力。除此之外,储油柜还有高低油位报警功能和4~20mA油位远传功能,是隔膜式储油柜、胶囊式储油柜的理想更新替代产品。

1、结构特点

1.1结构

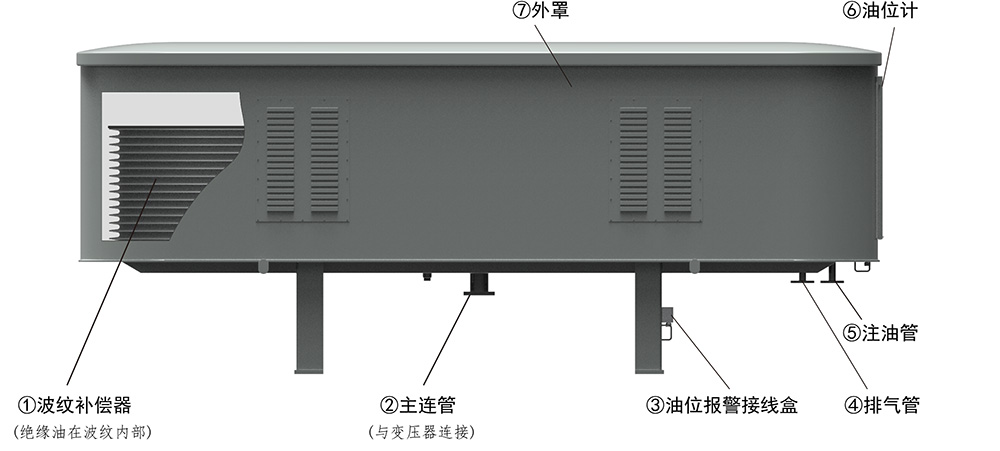

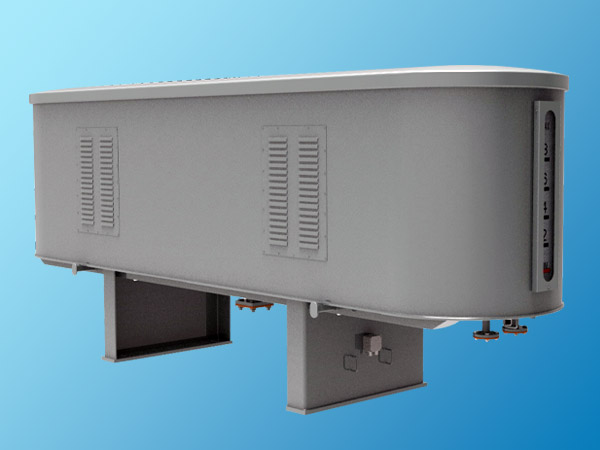

YZ-BPN型金属波纹(内油)密封式储油柜由储油芯体、外防护罩、管路、油位视窗及柜脚等组成。

1.2 特点

▲ 储油柜自身具有极限油位预警功能

在储油柜外防护罩一侧装有油位视窗,当变压器内部油温发生变化时,油位指示能随时反映出变压器的油位变化;储油柜装有高低极限油位报警装置,当油位到达高或低时,报警装置会发出报警信号,提醒值守人员及时处理。

▲ 结构简单、安装方便、注油容易

储油柜配有一条主管路和两条辅管路,主管路一端连接储油柜芯体内腔,一端通过蝶阀、波纹软联管与变压器气体继电器相连;其中一条辅管路为注、补、排油管路,对油量进行调整时用,可延伸至便于操作的高度,配截止阀(阀门)方便注、补、排油;另一条辅管路为排气、抽真空管路,可对芯体内腔进行排气或抽真空操作。

▲  适用广泛、补偿量多样化

可按用户的需求特殊设计,补偿量范围0.01~15立方米,能满足各类变压器及电力设备。

▲ 储油柜在微正压下运行

储油柜内部芯体始终在微正压状态下运行,因此可避免变压器内部产生负压造成空气渗入箱体。


二、工作原理

内油式金属波纹式储油柜采用不锈钢波纹芯体作为补偿器元件,变压器油充满波纹芯体内部,当变压器油随温度变化产生体积变化时,储油柜通过波纹芯体的伸长或缩短实现容积的相应补偿。

2.1 主要性能参数

▲ 波纹芯体耐压能力:-0.1Mpa~0Mpa

▲波纹芯体的大弹性反力:≤8kPa

▲  波纹芯体设计寿命:30年

三、产品到货验收

3.1 检查产品运输过程中是否处于压缩状态:

 ▲油位指针应处于低位;

 ▲ 打开排气管口时应有强烈气流吸入。

3.2外观检查:不得有严重磕碰或变形。

3.3产品及附件清点。(见供货单)

3.4文件检查,应有以下文件:产品说明书、出厂检验报告、供货单及合同要求的其它产品资料。

四、储油柜存放

▲ 储放环境不应有腐蚀性气体;

▲ 储放场地可靠,避免观察窗玻璃等易损部位的伤害;

▲ 不得打开注油口、排气口阀门;

▲ 保持注油口、排气口密封。

五、储油柜安装和注油

5.1、工具准备

准备安装所需工具设备,工具如扳手、螺丝刀等,设备如起重机、滤油机、空压机等。

5.2安装前检查

储油柜出厂时内部呈负压状态,参照3.1项检查密封是否良好。

5.3储油柜安装

▲储油柜吊装就位,对正柜脚安装孔,拧紧螺栓;

▲连接好与变压器相通的管路及相应蝶阀、气体继电器等;

▲将排气管、注排油管分别引至下方便于操作的高度,并连接密封可靠的阀门。

▲储油柜出厂前已经过严格的密封试验,安装使用前无需再检漏。当变压器器身打正压检测密封性时,须关闭储油柜下方蝶阀,待卸压后再打开。

六、注油程序

6.1注油与排气

将所有管路连接好,配装阀门后即可注油。开始注油时,打开排气管路,然后缓慢注油,边注油边观察油位变化,注油速度不可过快。

当排气管内有油连续流出时,关闭排气管路阀门。

6.2注油至油位

关闭排气管路阀门后,继续注油,同时观察油位指针,对照油位曲线牌,当油位指示到达对应的刻度时,停止注油。

注意:注油时须将储油柜油腔内气体排净,以免形成假油位。

6.3对于油位的调整

▲ 注油过多时(油位过高)

当注油量超过应注油位时,可从注油口向外排油,至油位合适时停止。

注意:排油时应使排油口浸入油中以避免空气倒流进入储油柜。

▲ 注油不足时(油位偏低)

当注油量不足应注油位时,可继续从注油口向储油柜内注油,至油位合适时停止。

七、注意事项

▲ 储油柜吊装落位时,注意防止碰撞壳体及油位视窗;

▲ 注油过程中,应在排气口连续出油后再关闭排气口,储油柜内气体排净,以免形成假油位。

▲ 储油柜的工作状态应是:排气口、注油口阀门常闭。连接变压器与储油柜的输油管路蝶阀打开。

八、重要提示

8.1严禁储油柜载油运输。

储油柜波纹管芯体属于弹性焊接件,运输过程中须呈负压状态,使之收缩抗震。储油柜芯体内装油,波纹体处于膨胀状态,此状态在运输途中颠簸、摇晃,波纹体内的油将对波纹体侧壁产生冲击,波纹芯体及其软连接的波纹管会撕裂、折断,将产生渗漏,因此严禁载油运输。

8.2再次运输时,须抽真空。

首先通过排油口阀门将储油柜内的油放干净,关闭排油口阀门,然后通过排气口抽真空,当波纹芯体收缩到压缩下限时停止并关闭排气口阀门。

吊装须知:储油柜底部两侧配有 4只吊柄,以备装吊用,切勿装吊其它部位,否则有可能对储油柜造成伤害。

▲没有抽真空负压运输的储油柜不能安装使用。

▲ 发现到货产品芯体未压缩,请与厂家联系。
